TOPTAWA推出1P單相多功能相位控制器

日期:2024-03-27 14:27
浏览次数:1367
摘要: 1P 單相多功能相位控制器 新型单相电力调整器,具有体积小,功能全,安装便利等优点。 ...

1P 單相多功能相位控制器

新型单相电力调整器,具有体积小,功能全,安装便利等优点。


電氣特性


環境溫度: 0~55°C
相對溼度: 0~90%
耐壓絕緣: 2500Vac/1 Min.
絕緣阻抗: 500MΩ以上
*小動作電流: 0.6A
開路時漏電流: 0.25mA以下
使用頻率範圍: 50Hz/60Hz
輸入訊號: 4-20mA、12Vdc、24Vdc、P.W.M或其他客製規格

產品特性(Product Characteristic)



圖號

圖號A

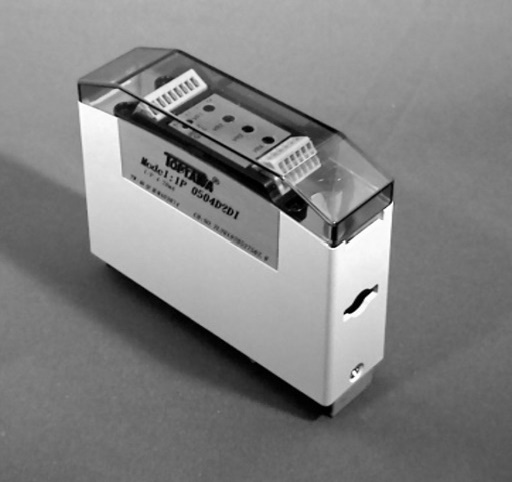

圖號B

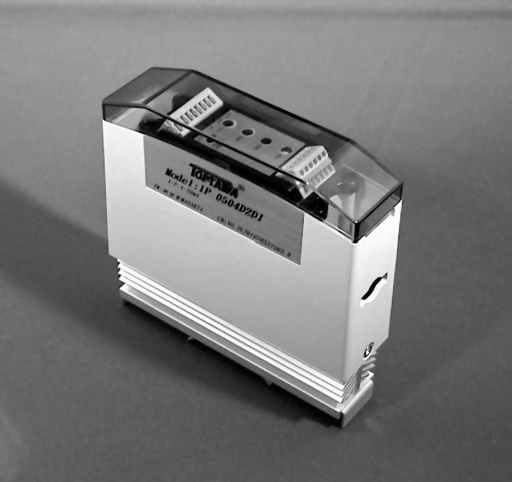

圖號C

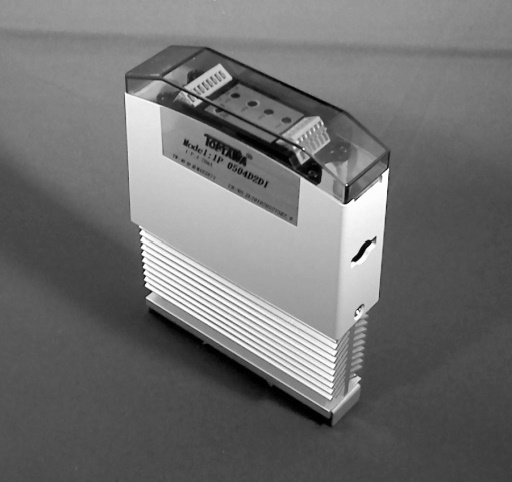

圖號D

參考圖

 [擴充]

尺寸



113 x 32 x 98 mm

113 x 32 x 123 mm

113 x 32 x 153 mm

淨重











圖號

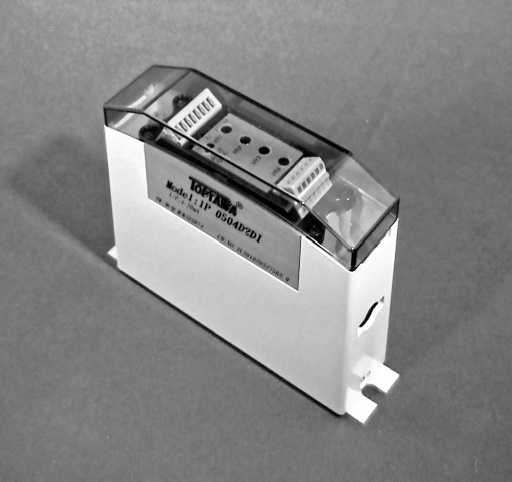

圖號E

圖號F

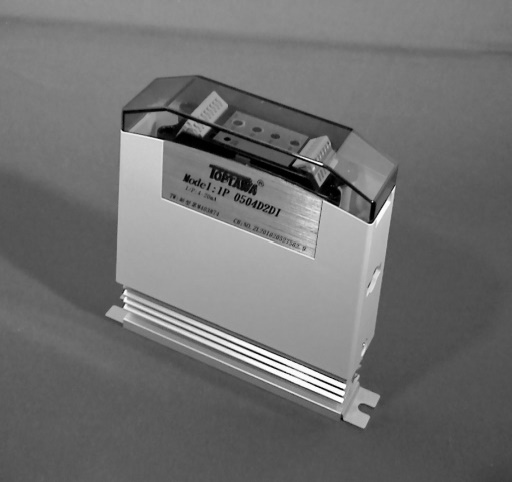

圖號G

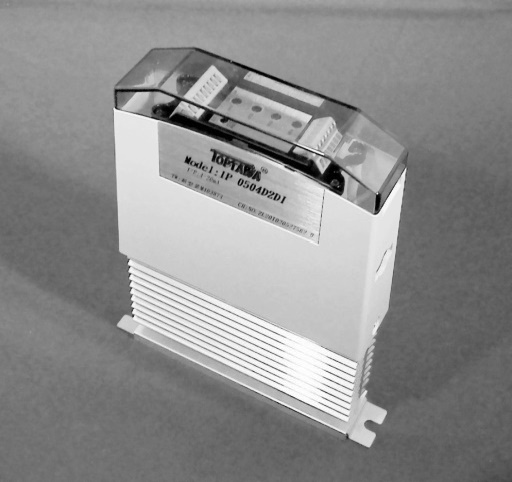

圖號H

參考圖

[擴充]

尺寸



130 x 32 x 90 mm

132 x 32 x 115 mm

132 x 32 x 145 mm

淨重









  1. 體積小,防塵,採模組化設計。
  2. 固定方式:鋁軌型(圖號A~D)或螺絲固定式(圖號E~H)。
  3. SSR控制模組(如圖號E),可隨意搭配散熱器規格或應用於使用水冷式散熱器,維修時只需要更換模組即可。
  4. 內含溫度開關(85±5℃),可作為環境超溫保護裝置。
  5. 可內含或外接電位計(VR),作為輸出功率百分比限制。
  6. 直推式(利用輸入4-20mA 或 Vdc或P.W.M或 SSR訊號),不需額外輔助電源即可推動電力調整器,控制電阻性電熱負載或變壓器電感性負載(須先告知用於變壓器場合)。
  7. 具有欠相,加熱器斷線,過流,過熱等功能(選配)。
  8. 具有輸入訊號顯示功能。
  9. 採用光耦合技術,控制電路和動力線完全隔離,不會使昂貴儀錶損壞。
  10. 主迴路動力線電壓50~480Vac均可接受訂製(如:定電壓,定電流,線性SCR等)。
  11. 全部採用類比電路設計,高可靠度、設定簡易、沒有數位型當機及操作設定問題。
  12. 輸入和輸出比率關係見曲線圖。
  13. 完全符合CE認證及UL規範。

訂購資訊:

品名:1P AA B C D E F G H I

例如:1P 30 2 1 D 0 I W A

AA→ 額定負載電流
  15 15A
  30 30A
  50 50A
  70 70A
  90 90A
B→ 額定負載電壓
  1 30~120Vac
  2 100~260Vac
  3 180~480Vac
C→ 輸入訊號
  1 (4-20mA)
  2 12Vdc
  3 24Vdc
  4 P.W.M
D→ 晶片
  D SCR
  T TRIAC
E→ 特殊功能
  0 基本型
  1 過熱
  2 過熱+斷線
  3 過熱+斷線+過流
  4 過熱+擊穿
  5 過熱+擊穿+過流
F→ VR
  I 內接
  E 外接
G→
  W 端子線
  T 端子座
H→ 圖號
  A 圖號A
  B 圖號B








產品規格

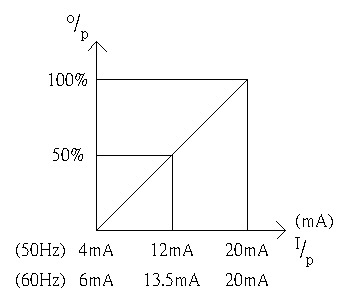

1P輸入/輸出特性曲線

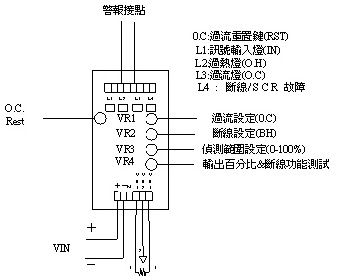

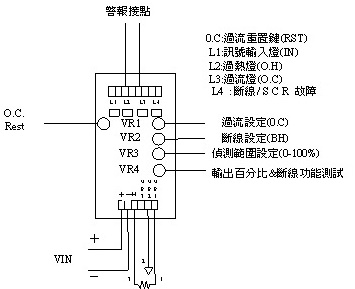

使用說明:

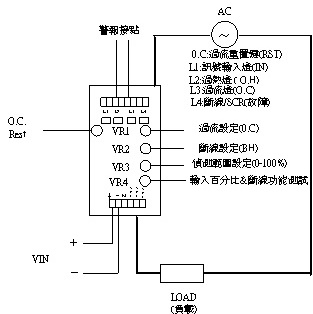

a.1P自動

b.1P手動

c.1P自動+手動

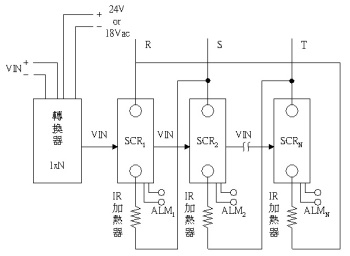

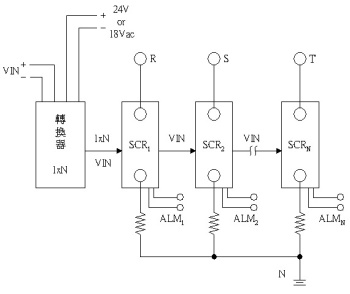

d.多組加熱器(R、S、T、N相)

e.多組加熱器(R、S、T)




 注意事項:當使用多組加熱器應用下,若組數太多,可能導致輸入訊號推動能力不足,所以必須加裝訊號轉換器。
